薪ストーブの燃焼室内部を3DCGで映像化｜炎シミュレーションによる製品プロモーション映像の制作事例

STEP受領から納品まで、1か月の内訳。

本事例の実際のスケジュールです。確認を前半に集め、後半のシミュレーションと本レンダリングを一度で通す構成にしています。

※ 制作期間は受注状況によって前後します。

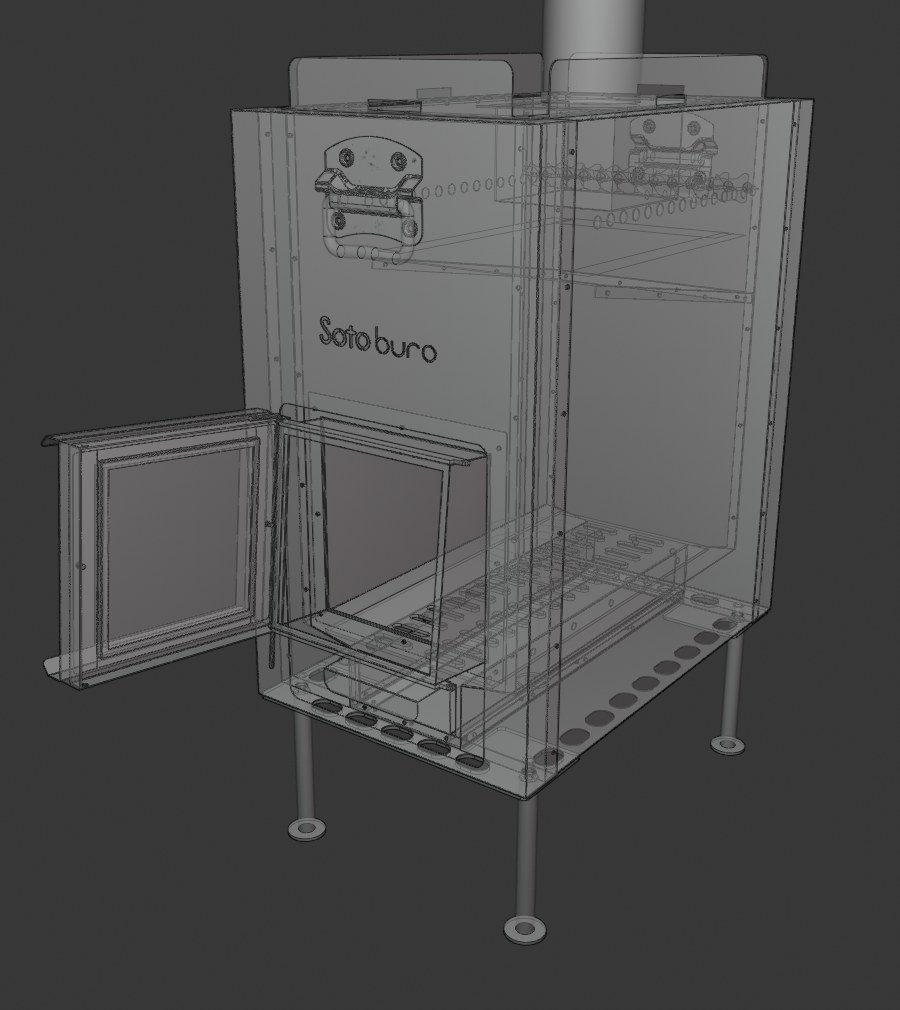

STEPデータから、実機と同一形状のモデルを起こす。

支給いただいた3D CAD（STEP）をそのまま活かすため、図面からの起こし直しは不要。寸法・形状は実機と完全に一致します。CADデータは映像用にはポリゴンが重く構成も細かいため、Blenderで部品をまとめ、見せる部品と隠れる部品を整理してから質感設定に進みました。

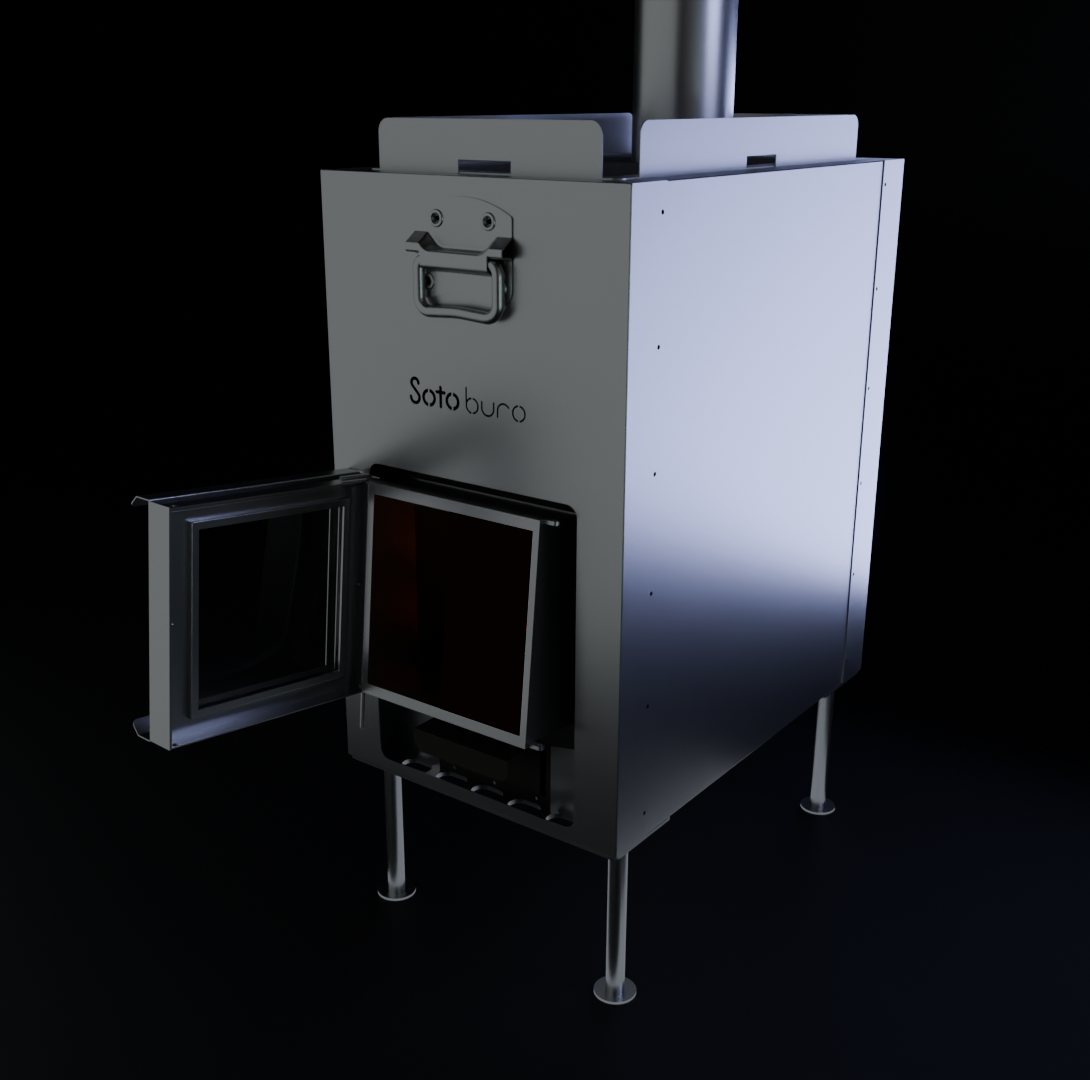

ステンレスの反射、ガラス扉、スタジオ照明。

質感と環境設定は着手後すぐに静止画で確認いただきました。ステンレスの反射の強さ、ガラス扉の透過と映り込み、背景のトーンは、動かす前に静止画で合わせておくと後工程での手戻りがありません。

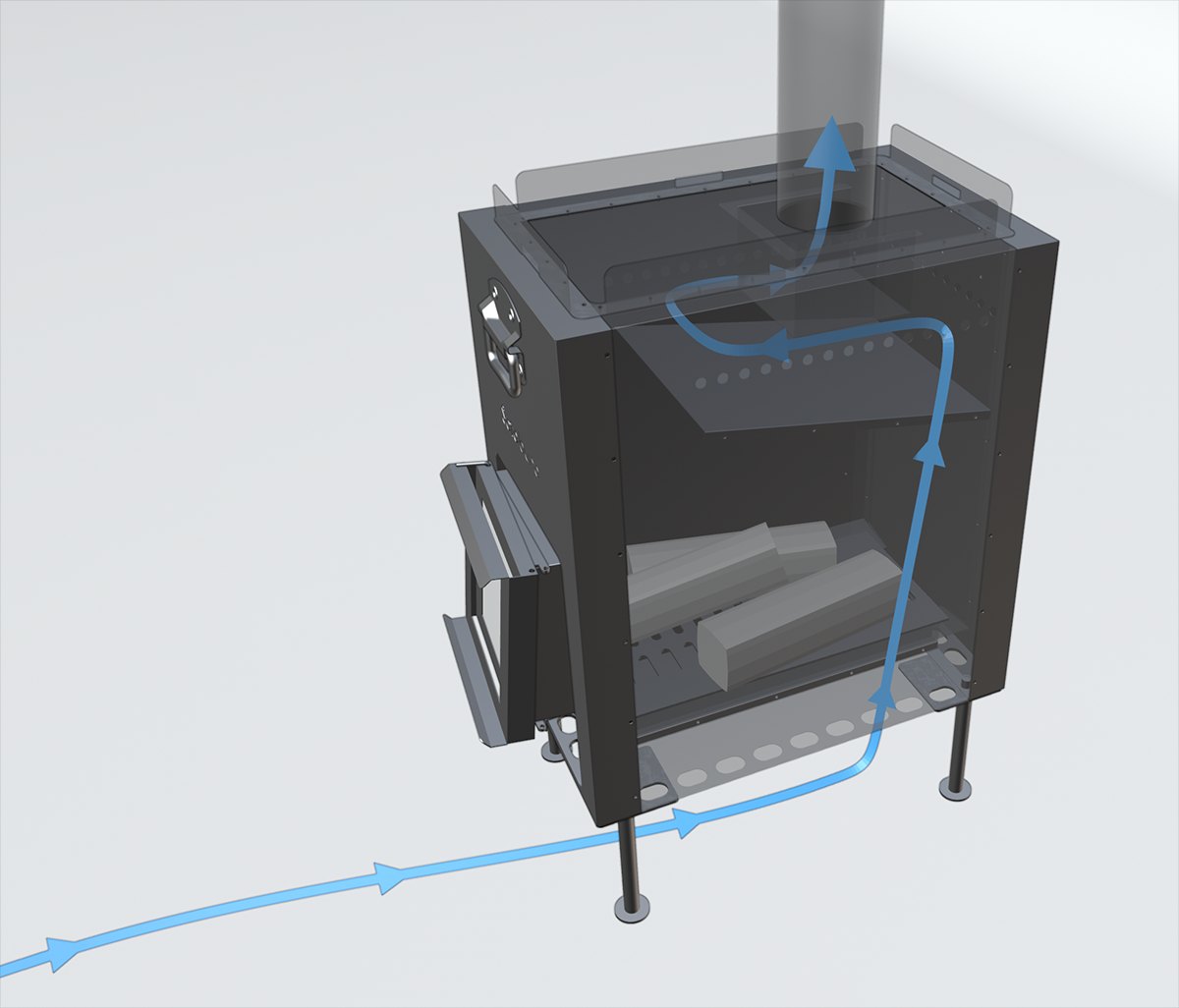

カメラの軌道を事前に確認。

アニメーションに入る前に、「どの順番で、どう見せるか」をカメラ軌道の線で提示しました。下部の吸気口から燃焼室に入り、二次燃焼の空気穴を経て煙突へ抜ける。見せる順番をここで確認しておくことで、動き始めてからの方向修正を防げます。

確認用プレビューを往復しながら、2週間でアニメーションを確定。

確認したカメラ軌道をもとにアニメーションを制作し、軽量のプレビュー動画でご確認いただきました。修正は3回。カメラの速度、扉前での止め方、内部に入るタイミングを調整して確定しています。プレビューは質感や炎を省いた状態なので、往復に時間がかかりません。

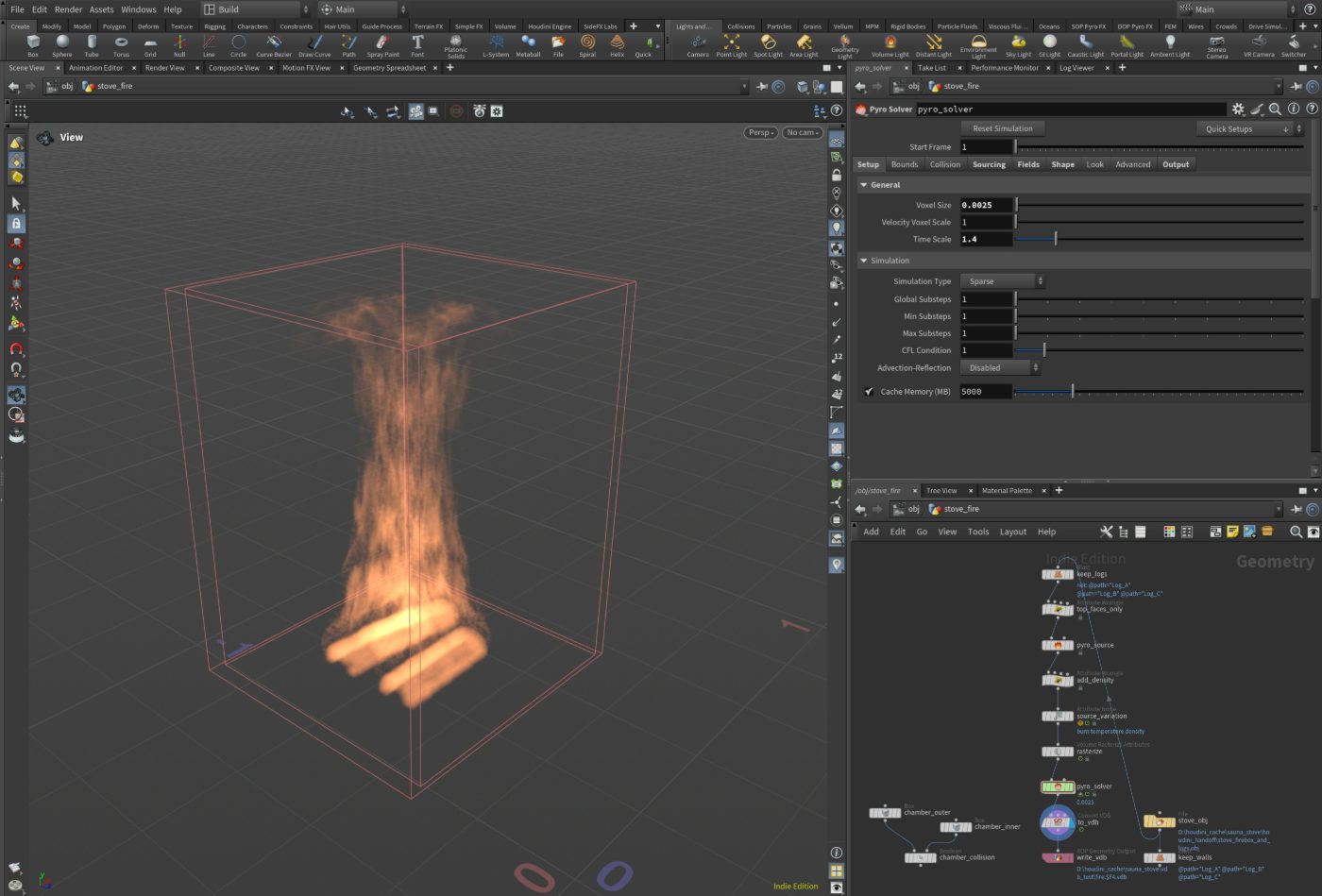

薪の炎は、Houdiniで物理シミュレーション。

本事例の主役は炎です。薪の炎はHoudiniで物理シミュレーションを行い、VDBデータとしてBlenderへ持ち込んでレンダリングしました。勢いよく燃え上がる炎ではなく、焚火のように穏やかに揺れる燃え方を目指し、燃料の供給量と浮力のパラメータを繰り返し調整しています。

初稿提出後、「炎の流れ」についてご要望をいただき、3〜4日で調整して校了。炎はシミュレーションの計算時間が長いため、この調整を本レンダリングの前に済ませておくことが納期を守る要です。

二次燃焼の炎は、軽い手法で。

燃焼室上段の空気穴から吹き出す多数のジェットは、Houdiniのシミュレーションではなく、BlenderのUVスクロールで表現しました。すべてを物理シミュレーションで作ると計算・レンダリング時間が現実的でなくなるため、主役の薪の炎に計算を集中させ、二次燃焼は「見え方」を優先した軽い手法で組んでいます。

どこに計算資源を使い、どこを省くか。この判断が、1か月という納期の中で炎の品質を確保するために効いています。

質感前

質感後

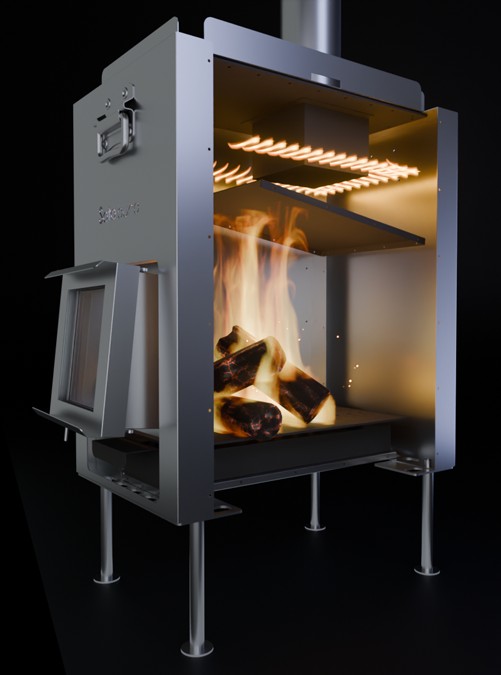

本レンダリング完了後、すぐに書き出して納品。

初稿の段階からPremiere Proでテロップまで組んであるため、本レンダリング（2日）が上がった直後に差し替えて書き出し、そのまま納品しました。22秒・1920×1080・30fps。Web・展示・営業資料で共通してお使いいただける尺と形式です。
